Wie schwer ist ein Überlappungsrohrflansch?

Hallo! Als Lieferant von Überlappungsrohrflanschen werde ich oft nach dem Gewicht dieser Flansche gefragt. Das ist eine ziemlich wichtige Frage, insbesondere wenn Sie ein Projekt planen und wissen müssen, wie viel Ihre Materialien wiegen werden. Schauen wir uns also genauer an, was das Gewicht eines Überlappungsrohrflansches bestimmt.

Zunächst einmal: Was genau ist ein Überlappungsrohrflansch? Nun, ein Überlappungsflansch ist eine Art Flansch, der aus zwei Teilen besteht: einem Stummelende und einem losen Gegenflansch. Das Stutzenende ist mit dem Rohr verschweißt, während sich der Stützflansch frei um das Stutzenende drehen kann. Dieses Design erleichtert die Ausrichtung der Schrauben während der Installation, was in vielen Anwendungen ein großer Vorteil ist. Mehr darüber erfahren Sie auf unseremÜberlappungsrohrflanschSeite.

Nun zum Gewicht. Das Gewicht eines Überlappungsrohrflansches hängt von mehreren Faktoren ab. Einer der wichtigsten Faktoren ist das Material, aus dem es hergestellt ist. Wir bieten Überlappungsflansche aus verschiedenen Materialien an, darunter Kohlenstoffstahl, Edelstahl und legierter Stahl. Jedes Material hat eine unterschiedliche Dichte, die sich direkt auf das Gewicht des Flansches auswirkt.

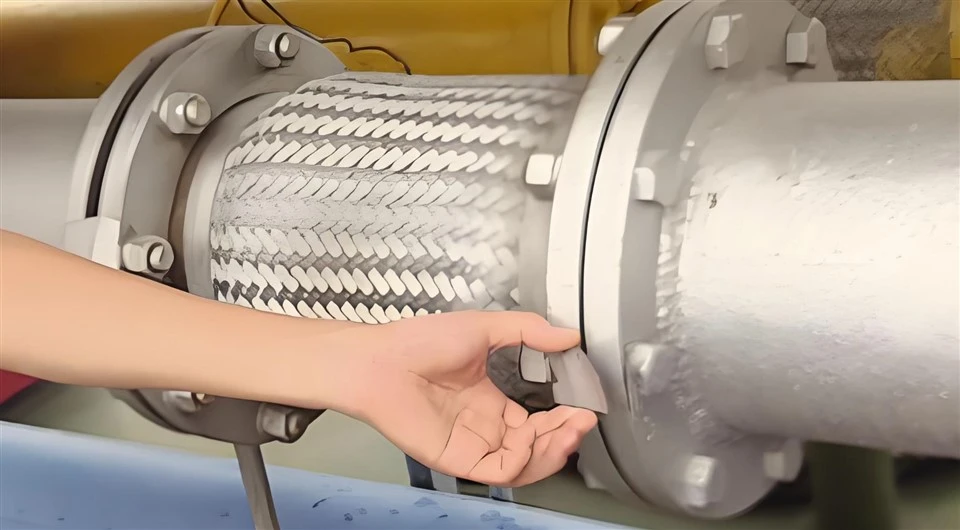

Kohlenstoffstahl ist eine beliebte Wahl für Überlappungsflansche, da er stark, langlebig und relativ kostengünstig ist. UnserÜberlappungsflansch aus Kohlenstoffstahlist in vielen Branchen weit verbreitet. Kohlenstoffstahl hat eine Dichte von rund 7,85 Gramm pro Kubikzentimeter. Wenn Sie also einen größeren Flansch aus Kohlenstoffstahl haben, wiegt dieser mehr als ein kleinerer.

Edelstahl hingegen ist für seine Korrosionsbeständigkeit bekannt. Es ist etwas teurer als Kohlenstoffstahl, lohnt sich aber bei Anwendungen, bei denen Korrosion ein Problem darstellt. Edelstahl hat im Vergleich zu Kohlenstoffstahl eine etwas andere Dichte, normalerweise etwa 7,93 Gramm pro Kubikzentimeter. Das bedeutet, dass ein Überlappungsflansch aus Edelstahl mit der gleichen Größe wie ein Flansch aus Kohlenstoffstahl etwas schwerer ist.

Legierter Stahl wird in Anwendungen eingesetzt, bei denen eine noch höhere Festigkeit und bessere Leistung bei hohen Temperaturen erforderlich ist. Die Dichte von legiertem Stahl kann je nach spezifischer Legierungszusammensetzung variieren, liegt aber im Allgemeinen im gleichen Bereich wie Kohlenstoff- und Edelstahl.

Ein weiterer Faktor, der das Gewicht eines Überlappungsrohrflansches beeinflusst, ist seine Größe. Flansche gibt es in verschiedenen Größen, die normalerweise durch ihre Nennrohrgröße (NPS) und Druckstufe spezifiziert werden. Je größer der NPS, desto größer der Flansch und desto mehr wiegt er. Beispielsweise wiegt ein 24-Zoll-Überlappungsflansch deutlich mehr als ein 2-Zoll-Flansch.

Auch die Druckstufe spielt eine Rolle. Flansche mit höheren Druckstufen sind in der Regel dicker und schwerer, da sie größeren Kräften standhalten müssen. Der ASME B16.5-Standard wird häufig für Überlappungsflansche verwendet und legt die Abmessungen und Druckstufen für verschiedene Größen fest. Weitere Einzelheiten zu ASME B16.5 Überlappungsflanschen finden Sie auf unserer SeiteÜberlappungsflansch Asme B16 5Seite.

Schauen wir uns genauer an, wie wir das Gewicht eines Rohrflansches mit Überlappungsverbindung berechnen. Die Grundformel zur Berechnung des Gewichts eines festen Gegenstandes lautet Gewicht = Volumen x Dichte. Für einen Überlappungsflansch müssen wir das Volumen des Stützflansches und des Stummelendes separat berechnen und diese dann addieren.

Das Volumen eines zylindrischen Objekts (wie eines Flansches) kann mit der Formel V = πr²h berechnet werden, wobei r der Radius und h die Höhe (oder Dicke) des Flansches ist. Sobald wir das Volumen haben, multiplizieren wir es mit der Dichte des Materials, um das Gewicht zu erhalten.

Nehmen wir zum Beispiel an, wir haben einen Überlappungsflansch aus Kohlenstoffstahl mit einem Außendurchmesser von 10 Zoll, einem Innendurchmesser von 8 Zoll und einer Dicke von 1 Zoll. Zuerst müssen wir das Volumen des Flansches berechnen. Der Außenradius (R) beträgt 5 Zoll (10/2) und der Innenradius (r) beträgt 4 Zoll (8/2). Das Volumen des Flansches beträgt V = π(R² - r²)h = π(5² - 4²) x 1 = π(25 - 16) x 1 = 9π Kubikzoll.

Da die Dichte von Kohlenstoffstahl 7,85 Gramm pro Kubikzentimeter beträgt, müssen wir das Volumen von Kubikzoll in Kubikzentimeter umrechnen. 1 Kubikzoll entspricht ungefähr 16,3871 Kubikzentimeter. Das Volumen in Kubikzentimetern beträgt also 9π x 16,3871 ≈ 460,77 Kubikzentimeter.

Das Gewicht des Flansches beträgt dann Gewicht = Volumen x Dichte = 460,77 x 7,85 ≈ 3617,04 Gramm oder etwa 3,62 Kilogramm.

Beachten Sie, dass es sich hierbei um eine vereinfachte Berechnung handelt und im wirklichen Leben andere Faktoren zu berücksichtigen sind, wie z. B. die Form des Flansches (einige Flansche können erhabene Flächen oder andere Merkmale aufweisen) und das Gewicht zusätzlicher Komponenten wie Schrauben und Dichtungen.

Warum ist es also wichtig, das Gewicht eines Überlappungsrohrflansches zu kennen? Nun, es ist aus mehreren Gründen von entscheidender Bedeutung. Wenn Sie die Flansche transportieren, müssen Sie zunächst das Gewicht kennen, um sicherzustellen, dass Ihre Transportmethode damit umgehen kann. Das Überladen eines LKWs oder eines Schiffscontainers kann zu Sicherheitsproblemen führen und sogar zu Schäden an den Flanschen führen.

Zweitens müssen Sie bei der Montage der Flansche sicherstellen, dass die tragenden Strukturen das Gewicht tragen können. Wenn die Struktur nicht stark genug ist, könnte sie unter dem Gewicht der Flansche und Rohre zusammenbrechen.

Schließlich kann Ihnen die Kenntnis des Gewichts auch bei der Kostenschätzung helfen. Die Kosten für Transport und Installation richten sich häufig nach dem Gewicht der Materialien. Eine genaue Gewichtsschätzung kann Ihnen also dabei helfen, Ihr Projekt effektiver zu budgetieren.

Zusammenfassend lässt sich sagen, dass das Gewicht eines Überlappungsrohrflansches vom Material, der Größe und der Druckstufe abhängt. Wenn Sie diese Faktoren verstehen und wissen, wie das Gewicht berechnet wird, können Sie fundiertere Entscheidungen bei der Auswahl der richtigen Flansche für Ihr Projekt treffen.
